사양
기본 사양
- 최대 입력 해상도
- 4096 × 2160@60Hz
- 최대 로딩 픽셀
- 1억 6,588만 픽셀
- 최대 가로 해상도
- 32,767 픽셀
- 최대 세로 해상도
- 32,767 픽셀
- 입력 보드
- 최대 16개 장착
- 출력 보드
- 최대 18개 장착
- 최대 입력 신호
- 16개 4K 또는 64개 Full HD
- 최대 비디오 출력 수
- 72개
- 최대 RJ45 출력
- 180포트
- 최대 5G Ethernet 출력
- 36 Main + 36 Backup
- 최대 광출력
- 10G 광포트 18 Main + 18 Backup
- 제어 포트
- LAN, RS232, USB 3.0
- 동기화
- Genlock 입력/출력 지원 (Bi-Level, Tri-Level Sync)
- 전원
- AC 100~240V, 50/60Hz
- 소비전력
- 최대 400W
- 크기
- 482.6 × 488.0 × 475.2 mm
- 무게
- 38.0kg
핵심 기능
기능을 카테고리별로 정리했습니다.
신호 처리
8모듈형 입·출력 보드 구성최대 16개 4K 또는 64개 Full HD 신호 동시 처리다중 창 · 다중 레이어 구성자유 스플라이싱 + 윈도우 로밍영상 크롭초고해상도 배경 이미지 (32,767 픽셀) + 입력별 로고HDR · 3D 디스플레이입력·출력별 독립 색상 관리 + 포트 그룹별 밝기
기타
4LED · LCD · DLP 디스플레이 통합 운용텍스트 자막 + 배너 표시사용자 정의 프레임레이트 (23.98~240Hz)최대 6개 멀티스크린 그룹 관리

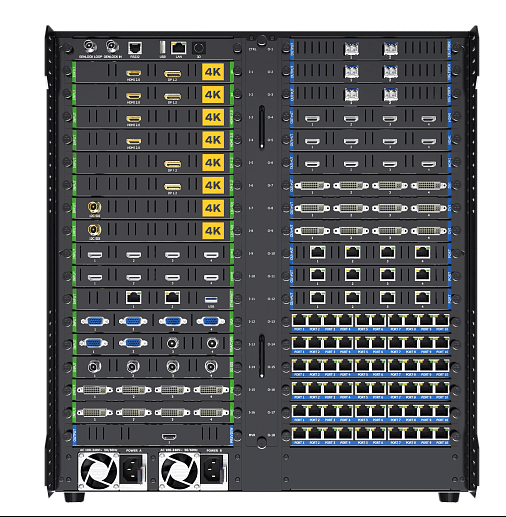

I/O 포트
후면 입출력 포트 구성.
X100 Pro 시리즈 비교
섀시 폼팩터에 따른 입출력 보드 / 윈도우 / 출력 차이.· 헤더의 모델명 클릭 시 해당 모델로 이동합니다.
| 항목 | X100 Pro-4U | X100 Pro-7U | X100 Pro-11U현재 |
|---|---|---|---|
| 섀시 | 4U | 7U | 11U |
| 입력 보드 | 최대 4개 | 최대 8개 | 최대 16개 |
| 출력 보드 | 최대 4개 | 최대 8개 | 최대 18개 |
| 최대 입력 윈도우 | 32 | 64 | 64 |
| 최대 비디오 출력 | 16 | 32 | 72 |
| 최대 소비전력 | 120W | 230W | 400W |
| 무게 | 12.5kg | 19.3kg | 38.0kg |
